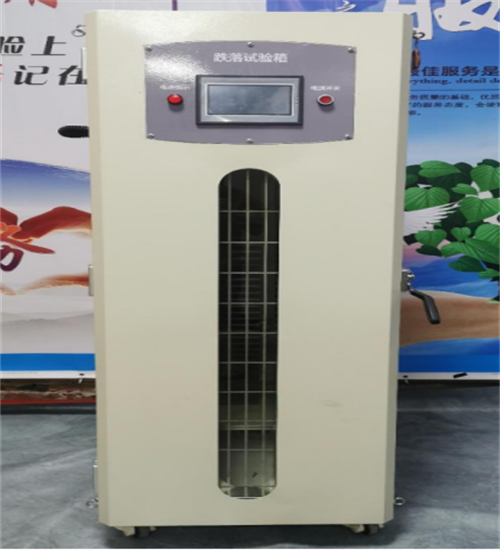

电池产品跌落试验机AP-DL-3001

一、设备概述

电池产品专用跌落试验机AP-DL-3001用于测试产品包装受到坠落之受损情况，及评估运输搬运过程时耐冲击的强度；试验样品自动升至预定高度，然后使其按预定状态自由落下，与冲击台面相撞的模拟。

二、主要特点：

本机可对电池包、电池系统等物件的面、角、棱进行自由跌落试验；

配备数显高度显示仪及采用编码器进行高度跟踪，从而能精确地给产品跌落高度；

跌落高度误差不超过 2%或 10mm；

本机采用单臂双柱结构，具有电动复位、电控跌落及电动升降装置，使用方便；

本机配置缓冲装置，可提高机器使用寿命、平稳性及安全性；

单臂设置，可方便地放置产品，跌落角度冲击面与底板平面角度误差≤5o；

底板厚度≥10mm，可实现到 1.0 米高度能承受到 2.0kg 的载重，设备测试时不倾斜、不摇晃，达到 包装件自由跌落。

三、符合标准：

GB/T 31485-2015 电动汽车用动力蓄电池安全要求及试验方法；

GB31241-2014 便携式电子产品用锂离子电池和电池组安全要求；

GB/T31467.3-2015电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法；

GB/T36276-2018《电力储能用锂离子电池》；

四、试验规则：

提起试样品固定于跌落托臂上，预定状态将其支撑住，升至所需的跌落高度位置。其高度与预定高度 之差不得超过预定高度的±2%。跌落高度指释放时试验样品的最低点与冲击台面之间的距离。 按下列预定状态，释放试验样品：

面跌落时，使试验样品的跌落面与水平面之间的夹角最大不超过 2o；

棱跌落时，使跌落的棱与水平面之间的夹角最大不超过 2o，试验样品上规定面与冲击台面夹角的误差不大于±5o或夹角的 10% (以较大的数值为准) ，使试验样品的重力线通过被跌落的棱；

角跌落时，试验样品上规定面与冲击台面之间的夹角误差不大于±5o或此夹角的 10% (以较大数值为 准) ，使试验样品的重力线通过被跌落的角；

无论何种状态和形状的试验样品，都应使试验样品重力线通过被跌落的面、线、点；

实际冲击速度与自由跌落时的冲击速度之差不超过自由跌落时的±1%；

试验后按有关标准或规定检查包装及内装物的损坏情况，并分析试验结果.

五、电池产品专用跌落试验机AP-DL-3001结构材料：

托臂设置；

2.控制箱与测试仪分开；

3.跌落地板：钢板 (10mm) +水泥板 (100mm)；

4.设备周围设置防护围栏，面积约 1m2 ，防护栏内表面涂有绝缘漆，防止发生短路；材质为钢板，厚度 10mm，高度 600mm

六、电池产品专用跌落试验机AP-DL-3001技术参数：

1. 跌落高度：1000mm

2.显示精度：0.1mm

3. 高度误差：±5mm

4. 控制方式：触摸屏控制

5.驱动方式：电机

6.试验方式：自由跌落；

7.试验负载:2.0kg；

8.跌落平面误差:≤5°；

9.最大试验件尺寸:W300 x D300 x H300mm

10.托臂尺寸:（根据实际情况定）

11. 跌落面板尺寸:W500 x D500 x H10mm (实芯钢板+水泥板 100mm)

12. 电源:AC 220V±10% 50HZ

13. 功率:1.0KW

14. 机台重量:约 250KG

七、安装必备条件：

1、重要申明：下述条件是正常安装和使用所必须具备的条件，除特别说明外，均由甲方自己 提供或保障；

2、空间要求：就位搬运、安装占地尺寸及放置环境要求；

3、就位通道：按试验箱外形尺寸能够通过，须注意转角、进门尺寸、电梯尺寸等特别节；

4、楼层位置：针对楼上场地或地下空置的安装现场，场地地面承重要求≥500kg/m
