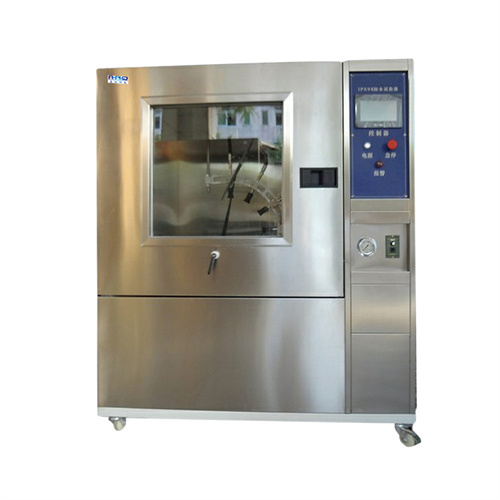

IPX9K-500L高温高压喷射试验箱

    IPX9K-500L高温高压喷射试验箱 本设备的主要作用是客车、公共汽车、灯具、摩托车等车辆以及其零部件，在高压/蒸汽喷射清洗的清洗工艺条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用详情可咨询

试验标准

符合IEC60529、GB4208，DIN40050-9，ISO20653等标准，试验功能(IPX9K)用于外壳防护等级IEC(IP补充码 加强型试验)之电产品检验，依DIN40050之标准中相关的规格承制。要为提供汽机车零配件，电机电子产业，仿真自然环境或人为因素所设计之防水测试试验机

内箱尺寸800*800*800mm（W*D*H)

外箱尺寸1400*1000*1750mm（W*D*H)

喷射水温80℃±5℃

喷水流量14～16 L/min

喷水距离100～150 mm

管径三分

喷射水压80～100bar(8000～10000Kpa)100公斤

喷水角度和时间0°、30°、60°、90°   每个角度喷水30秒

转盘直径300mm

测试样品最大尺寸200*200*200mm

转盘承重20kg

喷嘴304材质   4个

喷嘴孔径1.6mm

转盘转速1-7r/min

受水面方向产品正面

水循环系统保证水源循环使用

运行时间1～9999min(可调)

控制系统自主研发自主研发PLC触摸屏控制器

喷管材质304不锈钢液压管

水箱材质SUS304#不锈钢带保温层

外箱材质SUS201#不锈钢

结构与特点

本淋雨试验箱选用优质材料，使用国内目前最先进的加工设备加工成型，外壳使用不锈钢或是喷塑处理，简洁、美观，平整。颜色搭配协调，圆弧型设计、线条流畅自然、内胆选用进口优质不锈钢板制作、室内的样品架及其它附件配件均为不锈钢或铜质材料制作、设计合理，经久耐用、设备在符合国家标准的前提下、各方面性能都稳定的基础上更具备实用性和便于控制、由测试台、储水箱、控制箱、产品脱水缓冲区和喷淋系统组成

喷淋系统：由意大利高温高压水泵、高温高压水压表、高温高压电磁阀，高温高压液压管组成、自主设计分流器

水箱：水箱内部设有3组加热管、用于水箱水加热、水箱内部设有超温保护器功能、如设备在运行时、水箱温度超过设定温度、会有报警提示

电气控制配件：选用正泰、欧姆龙、士研等国际知名品牌

调速控制转盘:减速电机，调速平稳

流量计：电子流量计

五、设备使用条件

环境条件：温度20℃～30℃    相对温度 ≤85％RH

电源：AC380V  50HZ三相五线+保护地线、要求用戶在安装现场为设备配置相应容量的空气或动力开关，并且此开关必須是独立专用供本设备使用

电源容量：保护地线接地电阻小于4Ω；要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立专门供本设备使用。

功率：约12KW（空载）

安全保护装置：电源超载  接地保护  短路保护   缺水保护   报警讯响提示
