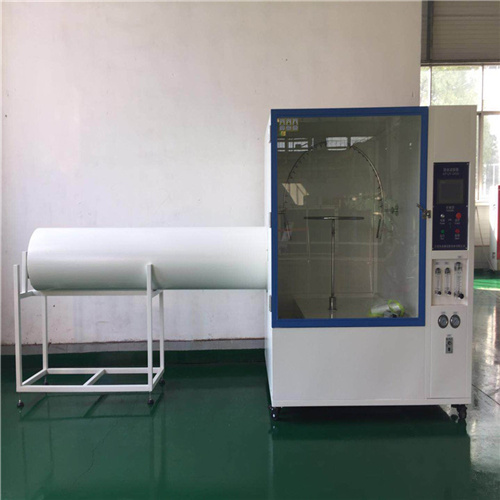

IPX3456淋雨试验箱

主要参数介绍：

一、IPX3456淋雨试验箱

二、产品型号 AP-LY-IPX3456

三、产品结构原理 试验室分别由测试台、储水槽、控制箱、产品脱水缓冲区、转盘、和喷淋系统组成。

本设备的基本设计原理：底部设一水箱在通过右侧控制箱内部的不锈钢水泵抽水并加压后再送到侧面喷水管装置的喷头处，喷嘴恒向喷水到转盘上面的样品上，再散落到水箱内部，从而形成水循环系统。水泵出口设计流量计、压力表、电磁阀等控制元件。内箱安装防水转盘速度在面板上控制。

四、满足标准 符合国家标准GB-4208-2008防护等级

五、使用环境

1.环境温度: RT10～35℃(24H內平均溫度≤28℃）

2.环境湿度: ≤85%RH

3.电源:  380V 50HZ三相五線+保护地线, 保护地线接地电阻小于4Ω；要求用戶在安装现场为设备配置相应容量的空气或动力开关，并且此开关必須是独立供本设备使用

4.功率:   約4.5KW

5.保护系统: 漏电、短路、缺水、电机过热保护、报警提示

六、性能参数

1.标称内容积 500L

2.内箱尺寸 深800×宽800㎜×高800㎜

3.外型尺寸（约） 深3500×宽1400×高1800㎜

4.喷淋系统： 由水泵、水压表、固定式喷管支架组成，面积：800×800㎜

5.喷头位置 后面安装2个 喷水头，其中IP5喷头1个，其中IP6喷头1个。

6.管径 六分  高压液压管

7.喷孔内径 IP5-φ6.3mm,IP6-φ12.5mm(等级)

8.喷水压力 80-150kpa（按流量调节）

9.喷水流量 IP5(等级)75±5(L/min)，IP6(等级)100±10(L/min)

10.IP34摆管半径 R400MM、 孔距50Mm、孔径0.4Mm、流量0.07L/min

11.摆管角度 120度、360±10%，速度：60度/S

12.转盘 φ600MM 触摸屏可显示转盘转速，上下可调距离100MM，

13.喷水持续时间 3、10、30、9999min（可调）

15.运行时间控制 1M～9999min(可调)

16.水循环系统 保证水源循环使用

17.受水面 产品顶面

18.喷水压力表 可显示喷水压力

20.控制系统 “APKJ”触摸屏控制系统。

21.其他 试验室外箱由钢化玻璃做为防水墙，不锈钢方通做为支架

七、IPX3456淋雨试验箱材料
1、喷管：不锈钢管

2、水箱：304不锈钢

3、封板材料：下层刚化玻璃6MM厚，上层玻璃PC塑料透明板（重量轻，方便安装）

4、框架材料：304不锈钢方通，砂面（专业拉丝）

5、电气控制配件选用法国斯耐德、欧姆龙、台湾士研、日本富士等
